上一篇确定了 FRP 方案和分布式架构。这一篇开始用 Ansible 把部署过程自动化 —— 先从 Ansible 基础入手，再写第一个 Playbook 完成 frps 的部署。

Ansible 基础：添加一台目标主机

Ansible 是一个基于 SSH 的自动化运维工具。我们需要构建一个 ansible-infra 项目，作为后续操作的基础设施。有了这个基础设施之后，我们就可以一键在指定云服务器上部署 frps，一键在每台服务器上自动部署 frpc！所以，接下来我们来一起构建这个 Ansible 运维管理工具箱。

定义管理目标

首先，我新建了一个 ansible-infra 项目文件夹，它是空的。我新建了第一个文件 —— inventory.ini，来定义我要管理的几台服务器。

cd ~
mkdir ansible-infra
cd ansible—infra
nano inventory.ini

怎么写 inventory.ini 呢？让我们先写出来，再理解。

[gpu_servers]
4070Ti-001 ansible_host=10.177.16.81 ansible_user=lizeqi

[all:vars]
ansible_port=22
ansible_ssh_private_key_file=~/.ssh/id_ed25519

首先，我需要学会使用中括号。我可以用中括号定义一组主机，起一个自己喜欢的名字。例如，定义一组主机，组名叫 gpu_servers，所以我就写 [gpu_servers]。然后，我可以定义一组参数 —— [all:vars]。其中，all 表示以下这些参数适用于上面定义的所有主机组，vars 就是参数。

然后，如何定义一台主机呢？在 gpu_servers 这个组中，每一行我们写一个主机，行的开头就是主机的 id，例如 4070Ti-001，即主机名称。这里主机名称是不能重复的，所以下一台 4070Ti 只能是 4070Ti-002。定义了主机名称后，ansible_host 和 ansible_user 是一台主机的关键字，分别标明这台主机的 IP 和 Ansible SSH 登录的用户。当然，SSH 需要密码或秘钥，我们后面再加。

在全局参数 [all:vars] 中，ansible_port 和 ansible_ssh_private_key_file 也是关键字。ansible_port 告诉我们 SSH 的时候去 22 端口，直接写在全局参数，这样就不用我们在每台主机的声明中都写上 ansible_port=22。当然，如果某台主机不用 22 端口，而是用其它端口，例如写上 ansible_port=2222，那么单台主机的端口配置会自动覆盖全局参数中的端口配置。ansible_ssh_private_key_file 怎么用呢？也放到后面讲。

现在增加一台主机（3090）怎么写？答案很简单：

[gpu_servers]
4070Ti-001 ansible_host=10.177.16.81 ansible_user=lizeqi
3090 ansible_host=10.177.11.62 ansible_user=lizeqi

[all:vars]
ansible_port=22
ansible_ssh_private_key_file=~/.ssh/id_ed25519

项目配置文件

接下来创建第二个文件，ansible.cfg，为什么要创建这个文件呢？刚才我们已经创建了 inventory.ini，我们已经可以试试第一个操作了 —— 测试主机联通性。

# 尝试不加-i inventory.ini，报错
ansible gpu_servers -m ping

# 加上-i inventory.ini，正常
ansible gpu_servers -i inventory.ini -m ping

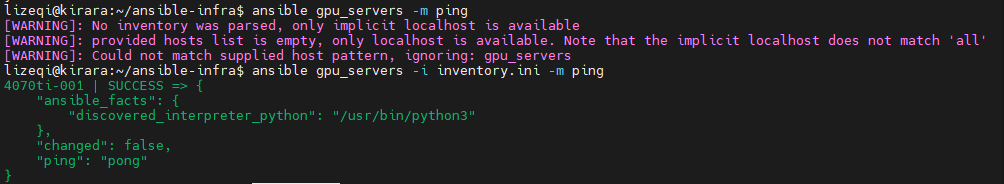

ansible ping 测试

怎么写 ansible.cfg 呢？同样让我们先写完再理解。

# 创建 ansible.cfg
cat > ~/ansible-infra/ansible.cfg << 'EOF'
[defaults]
inventory = inventory.ini
EOF

# 测试连通性
ansible gpu_servers -m ping

然后不加 -i inventory.ini 测试连通性，诶，这次可以运行了！所以建这个文件的目的是定义整个项目的环境变量，不再需要显式地 -i inventory.ini 才能告诉 Ansible 这个是主机声明文件！Ansible 启动时会自动从当前目录检索 ansible.cfg，如果当前目录没有，就从当前工作目录往上找。如果当前目录和父目录都有这个文件，那么会直接使用找到的第一个 ansible.cfg，不会进行合并。

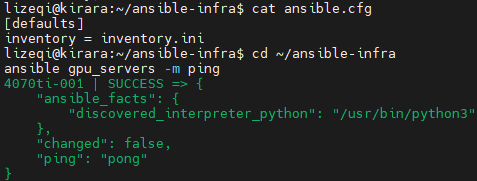

ansible.cfg 生效后的测试

然后让我们来理解几个 Ansible 参数！

# 获取每台主机的主机名
ansible gpu_servers -m shell -a "hostname"

ansible shell 模块

其中：-m 是 module —— 模块。Ansible 把很多操作封装为模块，例如我们上面用到的两个：ping（测连通）、shell（跑命令）。此外还有 copy（拷文件）、template（渲染模板）、systemd（管服务）等等，等会我们在 playbook 里用到的都是 Ansible 模块。

-a 是 arguments —— 参数。shell 模块的参数是"在主机上执行什么命令"，所以 -a "hostname" 就是告诉 shell 模块去运行 hostname 命令，等效于我们 ssh 到这台主机上去敲 hostname 命令。

第一个 Playbook：部署 frps 到云服务器

FRP 遵循服务器-客户端架构。frps 就是 frp-server，部署在云服务器；frpc 就是 frp-client，部署在本地主机。这里，我们首先需要把配置对象 —— 这台云服务器写进 inventory.ini。所以，我定义了 cloud 组，里面有一台主机 astra，就是这台在阿里云买的云服务器，同样写上 IP 和登录用户。

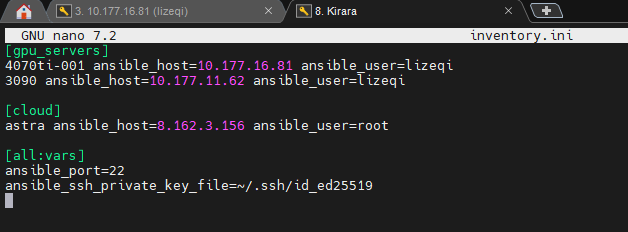

inventory 添加 cloud 组

接下来我们可以验证一下没写错，然后测一下连通性。

# 检查inventory.ini
ansible-inventory --list

# 当然，如果没有ansible.cfg，需要以下命令
ansible-inventory -i inventory.ini --list

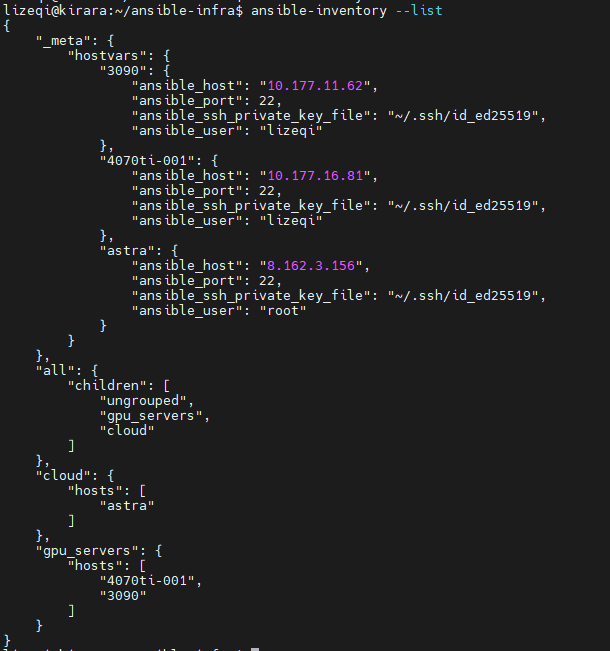

ansible-inventory --list

测试联通性的结果也很有趣，使用组名、主机名、all 都可以，但不加主机会报错。

ansible cloud -m ping
ansible astra -m ping
ansible all -m ping

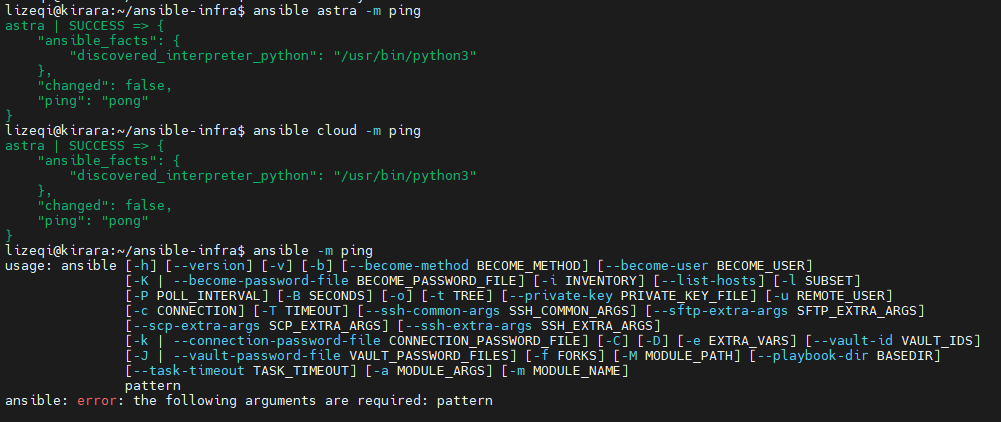

多种方式测试联通性

手动部署怎么做？

接下来我们可以来准备开始写部署 frps 的 playbook，我们先手工部署一遍，搞清楚要做什么，然后再来翻译成 playbook。

我们可以从 GitHub 上找到 frp 项目的 release，下载相应的安装包。例如 Linux 系统通常就下载这里的 linux_amd64.tar.gz 就行，解压后即可使用。在这个压缩包文件中，frpc 和 frps 是二进制可执行程序，frpc.toml 和 frps.toml 是相应程序运行时读取的配置文件。

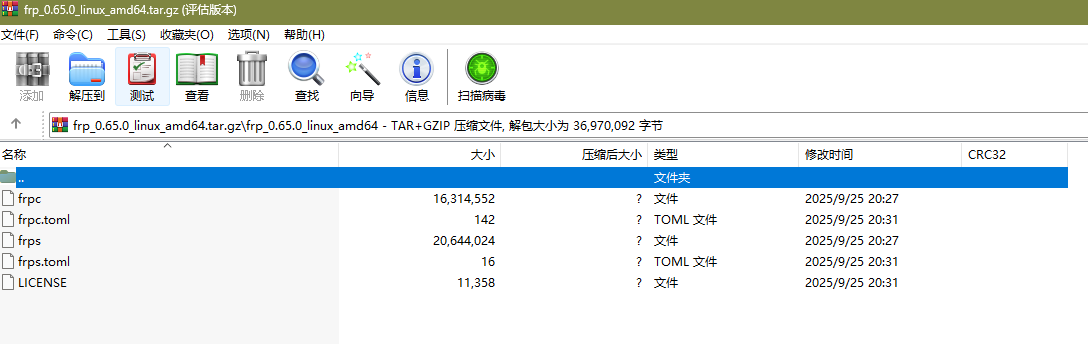

frp release 文件

手动部署 frps 时，主要有以下几个步骤：

  1. 解压文件。可以把 frpc/frpc.toml 删掉，因为只部署 frps。
  2. 配置 frps.toml。例如认证/端口/管理后台。
  3. 注册为 systemd 服务。如果是单次运行，frps -c frps.toml（使用这个配置运行这个程序）即可。但我们需要持久化，因此需要注册 systemd 服务来帮助我们自动运行/重启这个程序。

下面我们来做自动化，写 playbook！

准备 3 个文件：安装包、frps 配置、systemd 服务配置

我们首先从 GitHub 拿到 frp 的一个安装包，存放到项目文件夹中的 files/frp。

# 下载安装包
cd ~/ansible-infra/files/frp
wget https://github.com/fatedier/frp/releases/download/v0.65.0/frp_0.65.0_linux_amd64.tar.gz

然后创建 frps 配置模板，放在 templates。

nano ~/ansible-infra/templates/frps.toml.j2

这里 .toml.j2 是什么意思呢？toml 是一种配置文件格式，跟刚才的 ini 类似，都有中括号 [section] 和 key = value 这种写法。据说 toml 相比 ini 更严格，支持数据类型、嵌套写法，FRP 从某个版本起把配置格式从 ini 换成了 toml。然后，j2 表示 Jinja2 模板。Jinja2 是 Ansible 的模板引擎，使用 {{ }} 表示变量。Ansible 在推送模板文件前，会先把这些大括号变量替换成真实值，得到相应的纯 toml 配置文件（去掉 .j2 后缀），然后再推送到目标主机。以下是准备的 frps.toml.j2 文件。

bindAddr = "0.0.0.0"
bindPort = 7000
log.to = "/var/log/frps.log"
log.level = "info"
log.maxDays = 7

[auth]
method = "token"
token = "{{ frp_token }}"

[webServer]
addr = "0.0.0.0"
port = 7500
user = "admin"
password = "[一个复杂的密码]"

这个配置是什么意思呢？首先是 frps 配置，包括监听地址、开放的端口、日志相关配置；然后是认证配置，使用 token 进行认证，frps 和 frpc 必须有相同的 token 才能进行连接，从而确保安全性；最后是 frps 自带的一个 webServer 管理界面，它会开放在这台云服务器的 7500 端口，我们可以在这里设置用户名和密码，然后进行登录，可以看到当前 frps 的管理后台。

现在我们完成了 frps 配置文件，再来写 systemd 服务配置文件。

nano ~/ansible-infra/templates/frps.service.j2

以下是准备的 systemd 服务配置文件：

[Unit]
Description=FRP Server Service
After=network.target
Wants=network.target

[Service]
Type=simple
User=root
Restart=on-failure
RestartSec=5s
ExecStart=/usr/local/bin/frps -c /etc/frp/frps.toml
LimitNOFILE=1048576

[Install]
WantedBy=multi-user.target

怎么理解这个配置文件呢？首先是这个服务的描述、运行时机与条件（主机网络启动之后），然后是服务的种类、用户、失败重启配置、启动命令、允许进程打开的最大文件数，最后是开机自启（系统进入正常多用户模式时启动这个程序）。

其中需要重点理解的是启动命令，即 ExecStart 这一行。可以看出，启动的程序是 /usr/local/bin/frps，我们等会要把 frps 程序放在这里；启动的配置（config）在 /etc/frp/frps.toml，我们等会要把 frps 配置放在这里。

撰写 Playbook

nano ~/ansible-infra/playbooks/deploy-frps.yml

整个 playbook 文件如下，遵循 yaml 格式，首先是名字、操作对象、操作权限（become: true 表示使用 sudo 权限），然后是一个任务序列，每个任务有自己的名字和模块。

- name: 部署frps到云服务器
  hosts: astra
  become: true

  tasks:
    - name: 传输并解压安装包
      unarchive:
        src: ../files/frp/frp_0.65.0_linux_amd64.tar.gz
        dest: /tmp

    - name: 从安装包复制frps程序文件
      copy:
        remote_src: yes
        src: /tmp/frp_0.65.0_linux_amd64/frps
        dest: /usr/local/bin/frps
        mode: '0755'

    - name: 创建frp配置目录
      file:
        path: /etc/frp
        state: directory
        mode: '0755'

    - name: 生成frps.toml配置文件
      template:
        src: ../templates/frps.toml.j2
        dest: /etc/frp/frps.toml
        mode: '0600'
      notify: 重启frps

    - name: 生成systemd服务配置文件
      template:
        src: ../templates/frps.service.j2
        dest: /etc/systemd/system/frps.service
        mode: '0644'
      notify: 重启frps

    - name: 应用systemd服务并启动frps
      systemd:
        name: frps
        enabled: yes
        state: started
        daemon_reload: yes

  handlers:
    - name: 重启frps
      systemd:
        name: frps
        state: restarted
        daemon_reload: yes

逐步理解 Playbook

第一个步骤是传输并解压安装包，使用 unarchive 模块。这里 src 是本机路径，即拿到我们刚才放在 files 中的 frp 安装包/压缩包；dest 是目标主机路径，临时解压到 tmp 目录下。

- name: 传输并解压安装包
  unarchive:
    src: ../files/frp/frp_0.65.0_linux_amd64.tar.gz
    dest: /tmp

第二个步骤是从安装包复制 frps 程序，使用 copy 模块。刚才我们已经把压缩包传上去解压了，因此在远程主机上操作（remote_src: yes），把 frps 二进制程序从源路径（tmp 目录）复制到目标路径（usr/local/bin，用户程序），权限为 755（0 开头表示八进制）。

- name: 从安装包复制frps程序文件
  copy:
    remote_src: yes
    src: /tmp/frp_0.65.0_linux_amd64/frps
    dest: /usr/local/bin/frps
    mode: '0755'

第三个步骤是创建 frp 配置目录，用 file 模块。

- name: 创建frp配置目录
  file:
    path: /etc/frp
    state: directory
    mode: '0755'

第四个步骤是生成 frps.toml 配置文件 —— 如何使用 Jinja2 模板？使用 template 模块。

- name: 生成frps.toml配置文件
  template:
    src: ../templates/frps.toml.j2
    dest: /etc/frp/frps.toml
    mode: '0600'
  notify: 重启frps

handlers:
  - name: 重启frps
    systemd:
      name: frps
      state: restarted
      daemon_reload: yes

这里加了一个 notify，它在任务结果为 changed 时执行相应的 handler。如果一个步骤执行后没有任何改变，那么结果会是 ok。在这里，如果配置文件有更新（changed），我们当然需要重启 frps，因此添加一个重启 frps 的 notify。

第五个步骤是生成 systemd 服务配置文件。如果 systemd 服务配置被修改了，我们同样需要重启 frps 服务来加载新的服务配置，因此加上同一个 notify。任务重复执行不改变工作状态，这就是幂等性！

- name: 生成systemd服务配置文件
  template:
    src: ../templates/frps.service.j2
    dest: /etc/systemd/system/frps.service
    mode: '0644'
  notify: 重启frps

第六个步骤是应用 systemd 服务并启动 frps，使用 systemd 模块。其中，enabled: yes 表示开机自启，执行 systemctl enable frps，真正把 service 文件里的 WantedBy=multi-user.target 给生效了。state 表示现在就启动，daemon_reload 表示需要重新加载配置。

- name: 应用systemd服务并启动frps
  systemd:
    name: frps
    enabled: yes
    state: started
    daemon_reload: yes

运行！

至此，部署云服务器 frps 就写好了，运行一下：

cd ~/ansible-infra
ansible-playbook playbooks/deploy-frps.yml

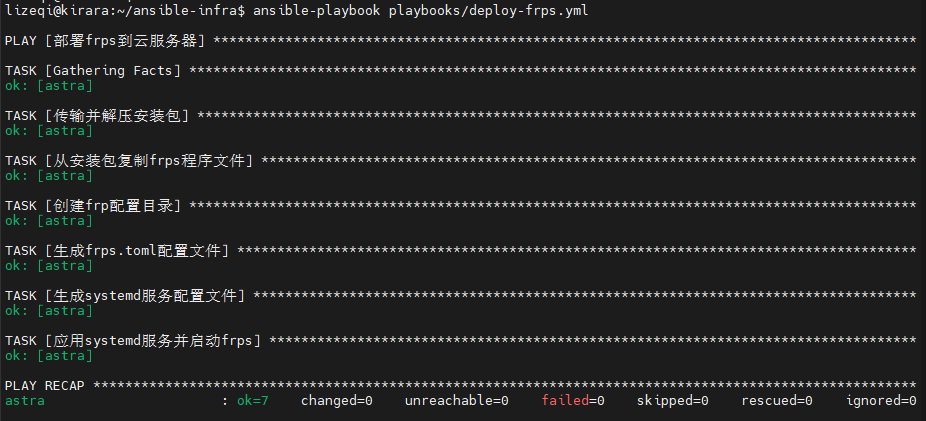

deploy-frps 运行结果

运行成功！第一次运行会有 changed，第二次运行全部都是 ok。
